SISTEMA VANTAGE SIP HQ
Laddove servono diverse visualizzazioni (da 4 fino a 64 monitor / Videoproiettori) VGA / DVI (da 1024x768 fino a 2048x1536) da computer con sovrimpressione di video analogico proveniente da varie sorgenti video PAL ( fino a 16 sorgenti per ogni scheda Mosaic ) o HDTV ( fino a 8 ingressi di cui 4 YUV HD a 1920x1080i + VGA fino a 1280x 1024 e 4 ingressi in video composito + S-Video).

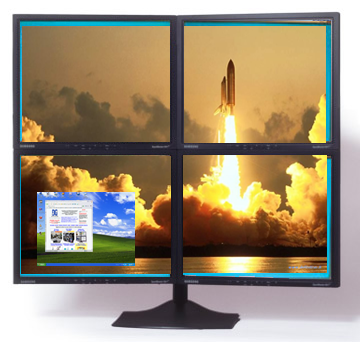

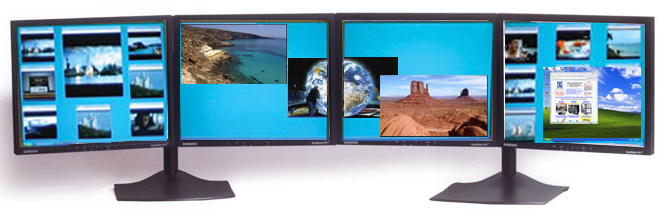

Il sistema Vantage SIP base prevede l'utilizzo di una scheda Vantage4-SIP con 4 uscite VGA / DVI (da 1024x768 fino a 2048x1536) e permette di gestire fino a 4 monitor con un overlay video su ciascun display o un overlay allargato su tutti monitor collegati sia in modalità 4x1 che in modalità 2x2.
Digivision ha presentato il sistema VANTAGE SIP HQ + VISION RGB PROX
presso lo stand HANTAREX a ISE 2008 di Amsterdam

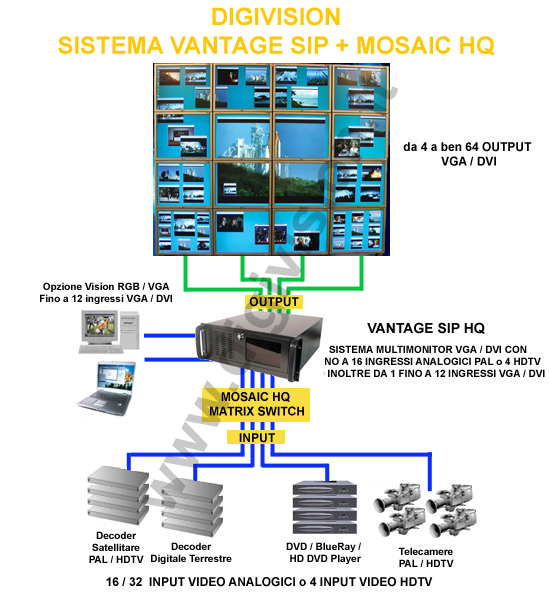

Il sistema Vantage SIP con l'opzione MOSAIC HQ ha ben 16 ingressi video analogici (sono possibili fino a 32 ingressi) oppure 4 ingressi YUV HD che possono essere posizionati su uno o più dei monitor collegati, da 1 fino a ben 64, ed inoltre con l'opzione Vision RGB si possono avere in overlay anche segnali provenienti da PC (da 1 fino a un massimo di 12) con uscita VGA / DVI mantenendone la risoluzione originale. Nella sua massima configurazione si può espandere da un minimo di 2 monitor in alta risoluzione della configurazione base fino ad un masimo di 64 monitor con più overlay video per ciascun display.
Sistemi DGV VANTAGE collegati a Videoproiettori |
|
Ai sistemi DGV VANTAGE SIP HQ si possono collegare anche videoproiettori con ingresso DVI / VGA con la possibilità di impostare perfettamente la risoluzione d'uscita, l'offset e il numero di pixel per riga per ottenere un perfetto allineamento dell'immagine / video anche per l'uso di molti proiettori (da 1 fino a 64). |
Edge Blending / sormonto sfumato per videoproiettori
Digivision dispone delle unità TvOne c2-1250 che permettono la gestione
dell'Edge blendings con qualsiasi segnale DVI / VGA / Component.
|
Vantage4-SIP
La nuova Vantage SIP offre 1 processore di overlay video per ogni canale di visualizzazione che supporta fino ad un massimo di 16 overlay con triplo buffering per ogni display, ogni processore per l'overlay è affiancato da 64 MB di memoria per un totale di 256 MB di memoria dedicata agli overlay video.
 |
La Vantage4-SIP ha tutte le stesse caratteristiche della Vantage4 e inoltre:
- 4 processori video SIP ciascuno con 64Mb di memoria per l'overlay (un totale di 256Mb)
- Porta SIP di input video digitale ad alta velocità 5GB/s per la connessione della Mosaic-SQ16 e Mosaic-HQ8, per supportare fino a 128 canali video
- 16 finestre di overlay video per singolo display (64 finestre totali)
- 4 x 1280 x 1024 video overlays in alta risoluzione
|
Specifiche Vantage4-SIP:
| Formato della Scheda |
32bit 66Mhz PCI adapter |
| Dimensioni della Scheda |
105mm x 310mm Full size |
| Numero di canali in uscita |
4 |
| Risoluzione analogica massima per canale |
2048 x 1536 x 60Hz |
| Risoluzione massima DVI per canale |
1600 x 1200 x 60Hz or 2048 x 1536 x 35Hz |
| Numero massimo di finestre di overlay |
16 per output channel (64 windows per card) |
| Formati TV in uscita |
NTSC. PAL, S-video, HDTV |
| Numero massimo di schede per sistema |
Fino a 16 schede (64 Uscite video) |
| Risoluzione del frame buffer di overlay |
1280 x 1024 x 4 |
| Velocità di ingresso del bus Digital SIP |
5Gb/s |
| Numero massimo di canali video |
128 |
| Frequenza di aggiornamento degli ingressi video |
Real time 25/30 frames per sec (PAL/NTSC) |
| Massimo assorbimento a 3.3V |
6.80A |
| Massimo assorbimento a +5V |
2.80A |
| Massima potenza |
36.44 Watts |
| Temperature operative |
da 0 a 35 Deg C ambiente |
| Temperatura di stoccaggio |
da -20 a +70 Deg C |
| Umidità relativa |
da 5% a 90% non-condensante |
La sheda Mosaic HQ combina 4 ingressi video in definizione standard con 4 ingressi video in Alta Definizione per la creazione di video wall che richiedono overlay video in alta qualità. Le finestre di overlay possono essere posizionate o ridimensionate a piacere sul'intera superficie del video wall.
 |
- PCI video capture card providing eight Mosaic video windows when combined with the Datapath Vantage4-SIP graphics adapter.
- Four HD and four SD Mosaic Video Windows.
- High quality windows support composite, S-Video, YPrPb or RGB video formats.
- Standard definition windows support composite or S-Video formats.
- Built-in 8 x 8 video matrix switch for composite or S-Video inputs.
- Four high quality video windows with de-interlacing and noise reduction.
- Four standard definition video windows.
- Support for up to 4 cards per system providing 32 video windows. (16 HD and 16 SD)
- Compatible with the Datapath Mosaic-SQ16 and Wall Control software.
|
Quattro finestre in Alta Qualità
Ciascuna delle quattro finestre in alta qualità può essere generata tramite uno dei seguenti segnali:
- 8 x segnali in Composito o S-Video via il Video Matrix Switch.
- 1 x sorgente Component YPrPb o RGB tramite cavo dedicato.
Le quattro finestre in alta qualità offrono funzioni di deinterlacciamento e riduzione del rumore per ottenere un overlay video di qualità eccellente.
Risoluzioni HQ supportate :
| PAL |
567i 720x576 |
| NTSC |
480i 720x480 |
| HD |
720P 1280x720 |
| HD |
1080i 1920x1080 |
| RGB |
640x480, 800x600, 1024x768 e 1280x1024 |
|

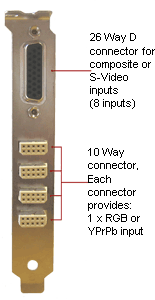

Connettori del pannello posteriore e cablaggio
- 1 x 26 Way D per 8 segnali in composito or 8 ingressi S-Video. Fornita con cavo splittato con connettori BNC16.
- Connetori 4 x 10 Way per segnali RGB o Componenti. Fornita con 4 cavi MRGB.s as standard or 4 x MBNC cables or other specific combinations on request.
|
|
Specifiche tecniche
| Card Type |
PCI 2.2 compliant adapter |
| Card Size |
106mm x 319mm Full size |
| Max No of overlay windows |
4 x high quality and 4 x standard defintion |
| Power requirements |
+3.3V at 2A ,+5V at 3A, +12V at 250mA |
| Power Consumption |
25 Watts |
| Operating temperature |
0 to 35 Deg C ambient |
| Storage temperature |
-20 to +70 Deg C |
| Relative humidity |
5% to 90% non-condensing |
| Number of Composite Inputs |
8 |
| Number of S-Video inputs |
8 |
| Number of YPrPb |
4 |
| Number of RGB |
4 |
| Video window update rates |
25 or 30 frames/sec |
Modello:
Mosaic-HQ - scheda video di acquisiszione a otto canali con cavi.
Accessori (Forniti)
- 1 x SIP-Cable.
- 1 x BNC16 16 Way BNC splitter cable.
- 4 x MRGB-Cable RGB cable with 15 Way D connector.
Opzionale
- MBNC-Cable YPrPb Component video input cable.
|
Digivision presenta : TSC Touch Show Control
Spettacolari presentazioni e visualizzazioni multivideo .....a portata di touch screen
Fare click sull'immagine per ingrandire e stampare (formato PDF) |
Wall Control
-
Il software Wall Control vi permette di configuraare il vostro display video wall, lanciare gli overlay video e creare differenti configurazioni per il video wall, è possibile salvare differenti layout e richiamarli secondo le necessità in un secondo momento.
-
Il Wall Control Software della Datapath vi permette di configurare il vostro video wall, lanciare gli overlay video, le finestre RGB (se utilizzato in combinata con il sistema Vision RGB) e controllare le porte di comunicazione della Vision Switch.
- Il software wall control può essere utilizzato su un PC remoto connesso in rete.
Wall Control è un'applicazione windows che permette una facile impostazione e configurazione del vostro video wall.
Wall Control visualizza l'intero layout del video wall all'interno della finestra locale dell'applicazione. La posizione e la dimensione di ogni singola finestra presente sul video wallviene visualizzata nella finestra dell'applicazione. L'utente può muovere e ridimensionare in modo interattivo le finestre delle applicazioni. L'interfaccia utente può essere visualizzata su un PC connesso in rete oltre che sullo stesso video wall oppure
anche a un monitor aggiuntivo connesso all'unità di controllo del video wall. il numero di operatori connessi in rete al video wall non è limitato in alcun modo dall'applicazione Wall Control.
Caratteristiche di Wall Control:
-
Controllo degli Overlay Video, Mosaic, RGB e proprietà delle finestre .
-
Controllo delle schede VisionSwitch in modalità stand alone.
-
Controllo delle applicazioni standard di Windows.
-
Wall Control può essere utilizzato in remoto da qualsiasi PC tramite una connessione di rete.*
-
Screen ordering utility.
-
Mosaic configuration utility.
-
Save and re-call layout templates.*
-
Supporta i controller Crestron.
* Disponibile solo con la versione PRO (Licenziata) di Wall Control.
Wall Control è disponibile in tre versioni:
- Wall Control - Free Version.
- Wall Control-PRO-SK - Licensed versione con key code software.
- Wall Control-PRO-HK - Licensed versione con USB key (Dongle) hardware.
|
 |
|
