SISTEMA VANTAGE SIP PAL
Laddove servono diverse visualizzazioni (da 4 fino a 64 monitor / Videoproiettori) VGA / DVI (da 1024x768 fino a 2048x1536) da computer con sovrimpressione di video analogico proveniente da varie sorgenti PAL video.

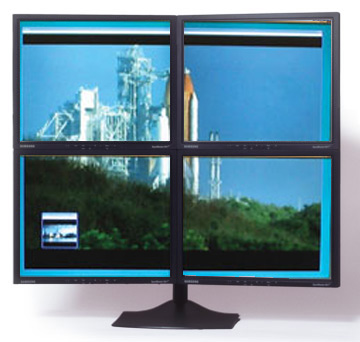

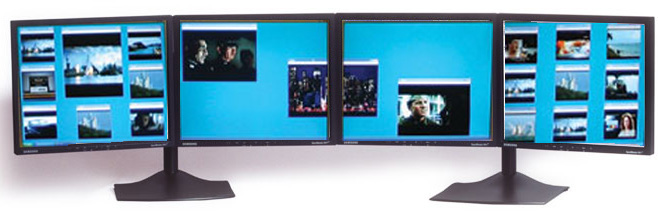

Il sistema Vantage SIP base prevede l'utilizzo di una scheda Vantage4-SIP con 4 uscite VGA / DVI (da 1024x768 fino a 2048x1536) e permette di gestire fino a 4 monitor con un overlay video su ciascun display o un overlay allargato su tutti monitor collegati sia in modalità 4x1 che in modalità 2x2.
Digivision ha presentato il sistema VANTAGE SIP HQ + VISION RGB PROX
presso lo stand HANTAREX a ISE 2008 di Amsterdam

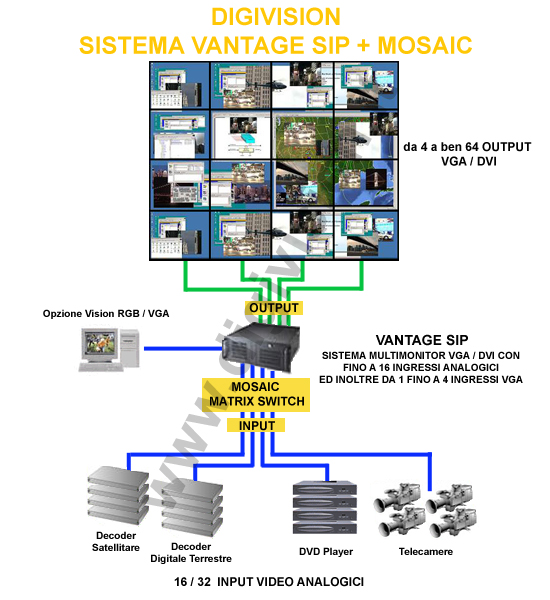

Il sistema Vantage SIP con l'opzione MOSAIC ha ben 16 ingressi video analogici (sono possibili fino a 32 ingressi) che possono essere posizionati su uno o più dei monitor collegati, da 1 fino a ben 64, ed inoltre con l'opzione Vision RGB si possono avere in overlay anche segnali provenienti da PC (da 1 fino a un massimo di 8) con uscita VGA mantenendone la risoluzione originale. Nella sua massima configurazione si può espandere da un minimo di 2 monitor in alta risoluzione della configurazione base fino ad un masimo di 64 monitor con più overlay video per ciascun display.
Sistemi DGV VANTAGE collegati a Videoproiettori |
|
Ai sistemi DGV VANTAGE SIP PAL si possono collegare anche videoproiettori con ingresso DVI / VGA con la possibilità di impostare perfettamente la risoluzione d'uscita, l'offset e il numero di pixel per riga per ottenere un perfetto allineamento dell'immagine / video anche per l'uso di molti proiettori (da 1 fino a 64). |
Edge Blending / sormonto sfumato per videoproiettori
Digivision dispone delle unità TvOne c2-1250 che permettono la gestione
dell'Edge blendings con qualsiasi segnale DVI / VGA / Component.
|

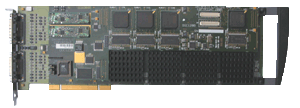

Vantage4-SIP
La nuova Vantage SIP offre 1 processore di overlay video per ogni canale di visualizzazione che supporta fino ad un massimo di 16 overlay con triplo buffering per ogni display, ogni processore per l'overlay è affiancato da 64 MB di memoria per un totale di 256 MB di memoria dedicata agli overlay video.
 |
La Vantage4-SIP ha tutte le stesse caratteristiche della Vantage4 e inoltre:
- 4 processori video SIP ciascuno con 64Mb di memoria per l'overlay (un totale di 256Mb)
- Porta SIP di input video digitale ad alta velocità 5GB/s per la connessione della Mosaic-SQ16 e Mosaic-HQ8, per supportare fino a 128 canali video
- 16 finestre di overlay video per singolo display (64 finestre totali)
- 4 x 1280 x 1024 video overlays in alta risoluzione
|
Specifiche Vantage4-SIP:
| Formato della Scheda |
32bit 66Mhz PCI adapter |
| Dimensioni della Scheda |
105mm x 310mm Full size |
| Numero di canali in uscita |
4 |
| Risoluzione analogica massima per canale |
2048 x 1536 x 60Hz |
| Risoluzione massima DVI per canale |
1600 x 1200 x 60Hz or 2048 x 1536 x 35Hz |
| Numero massimo di finestre di overlay |
16 per output channel (64 windows per card) |
| Formati TV in uscita |
NTSC. PAL, S-video, HDTV |
| Numero massimo di schede per sistema |
Fino a 16 schede (64 Uscite video) |
| Risoluzione del frame buffer di overlay |
1280 x 1024 x 4 |
| Velocità di ingresso del bus Digital SIP |
5Gb/s |
| Numero massimo di canali video |
128 |
| Frequenza di aggiornamento degli ingressi video |
Real time 25/30 frames per sec (PAL/NTSC) |
| Massimo assorbimento a 3.3V |
6.80A |
| Massimo assorbimento a +5V |
2.80A |
| Massima potenza |
36.44 Watts |
| Temperature operative |
da 0 a 35 Deg C ambiente |
| Temperatura di stoccaggio |
da -20 a +70 Deg C |
| Umidità relativa |
da 5% a 90% non-condensante |
Novità: Vantage4-SIP con MOSAIC HQ
La scheda Vantage SIP può essere affiancata oltre che dalla scheda MOSAIC che aggiunge fino a 16 ingressi video anche dalla nuova scheda MOSAIC HQ che gestisce fino a 8 ingressi di cui 4 YUV HD (fino a 1920x1080i) + VGA (fino a 1280x1024) e 4 ingressi video composito + Super VHS.
La scheda MOSAIC HQ può essere abbinata solo alle schede Vantage SIP permette di visualizzare sui video wall gestiti dalle schede Vantage SIP ogni tipo di segnale video esistente: sia segnali video quali PAL / NTSC e HDTV che segnali da computer VGA garantendo la possibilità di visualizzare su grandi schermi (anche multipli) qualsiasi tipo di immagine ed è l'ideale anche per chi fa servizi durante meeting, fiere e congressi. |
Digivision presenta : TSC Touch Show Control
Spettacolari presentazioni e visualizzazioni multivideo .....a portata di touch screen
Fare click sull'immagine per ingrandire e stampare (formato PDF) |
Wall Control
-
Il software Wall Control vi permette di configuraare il vostro display video wall, lanciare gli overlay video e creare differenti configurazioni per il video wall, è possibile salvare differenti layout e richiamarli secondo le necessità in un secondo momento.
-
Il Wall Control Software della Datapath vi permette di configurare il vostro video wall, lanciare gli overlay video, le finestre RGB (se utilizzato in combinata con il sistema Vision RGB) e controllare le porte di comunicazione della Vision Switch.
- Il software wall control può essere utilizzato su un PC remoto connesso in rete.
Wall Control è un'applicazione windows che permette una facile impostazione e configurazione del vostro video wall.
Wall Control visualizza l'intero layout del video wall all'interno della finestra locale dell'applicazione. La posizione e la dimensione di ogni singola finestra presente sul video wallviene visualizzata nella finestra dell'applicazione. L'utente può muovere e ridimensionare in modo interattivo le finestre delle applicazioni. L'interfaccia utente può essere visualizzata su un PC connesso in rete oltre che sullo stesso video wall oppure anche a un monitor aggiuntivo connesso all'unità di controllo del video wall. il numero di operatori connessi in rete al video wall non è limitato in alcun modo dall'applicazione Wall Control.
Caratteristiche di Wall Control:
-
Controllo degli Overlay Video, Mosaic, RGB e proprietà delle finestre .
-
Controllo delle schede VisionSwitch in modalità stand alone.
-
Controllo delle applicazioni standard di Windows.
-
Wall Control può essere utilizzato in remoto da qualsiasi PC tramite una connessione di rete.*
-
Screen ordering utility.
-
Mosaic configuration utility.
-
Save and re-call layout templates.*
-
Supporta i controller Crestron.
* Disponibile solo con la versione PRO (Licenziata) di Wall Control.
Wall Control è disponibile in tre versioni:
- Wall Control - Free Version.
- Wall Control-PRO-SK - Licensed versione con key code software.
- Wall Control-PRO-HK - Licensed versione con USB key (Dongle) hardware.
|
 |
Input Video Opzionali per la scheda Vantage4-SIP
-
Fino a 9 finestre di overlay per singolo display .
-
Schede Mosaic multiple permettono di visualizzare fino a 144 finestre video.
-
Le finestre di overlay possono essere disposte a caso , ridimensionate e e sovrapposte sul desktop di Windows.
-
Supporto multi schermo , nessuna restrizione di posizione o dimensione.
-
Le schede Mosaic supportano fino ad 8 adattatori grafici Datapath Vantage SIP.
-
Le finestre di overlay video sono supportate in tempo reale senza alcun carico per la CPU.
-
Supporto video multi-standard, PAL, NTSC, SECAM e S-Video.
-
Controlli separati per luminosità, contrasto, colore e cropping.
- Bordo della finestra selezionabile e chroma keying.
-
Completamente controllabile tramite il software Datapath Wall Control.
-
Supporto dei driver per Windows 2000 e XP Professional driver support con SDK per sviluppo di progetti speciali.
Connettori integrati
- Connettori D a 2 x 26 vie montati sul back panel garantiscono le connessioni per gli ingressi video.
- Piattine di interconnessione a 2 x 40 vie per connettere gli adattatori Vantage SIP.
- Connessioni integrate con jumper per selezionare gli ingressi video da 75ohm terminati o non-terminati. (27 connessioni, 3 per ogni overlay)
Schede Mosaic Multiple
Per sistemi che richiedono più di 9 overlay, possono essere installate più schede Mosaic. Ci sono molte configurazioni possibili, sono possibili due differeti metodi di connessione per collegare le schede Mosaic alle schede Horizon.
Metodo 1:
Ciascuna scheda Mosaic (massimo 4), è connessa a tutte le schede Vantage SIP, (massimo 8), nel sistema. Questo permette a ogni finestra Mosaic di essere visualizzata ovunque sul desktop. Massimo numero di schermi = 32 e 36 finestre di overlay video.
Quando l'MBM-H2 o l'MBM-H4 vengono installate nel sistema permettono di utilizzare fino 8 schede Vantage SIP per ciascun sistema. Massimo numero di schermi = 32 e 36 finestre di overlay video.
Metodo 2:
Se sono richiesti 36 overlay video o più di 32 monitor, il video wall può essere organizzato in modo che le finestre di overlay siano visualizzate su una porzione del video wall. Ogni scheda Vantage SIP può essere configurata per controllare un particolare gruppo di 4 schermi utilizzando il software Wall Control. Potrete decidere quante finestre di overlay video sono richieste per ogni gruppo di 4 schermi controllati dalla Vantage SIP. Per ciascuna Vantage SIP, potrete connettere 4 schede Mosaic, questo permetterà di avere 36 finestre di overlay video per ogni set di 4 monitor. Se alcune finestre di overlay video devono essere visualizzate su più di 4 monitor o è necessario che vengano spostate su più di 4 schermi, si potranno collegare le schede video Mosaic a ciascuna scheda Vantage SIP sulla quale vogliate che operino gli overlay video.
Regole di connessione per le schede Mosaic:
-
Ciascuna scheda Mosaic può essere connessa a un massimo di 8 Vantage SIP quando si utilizza l'MBM.
-
Ciascuna scheda Vantage SIP può essere connessa a un massimo di 4 schede Mosaic.
-
L'overlay video proveniente da una specifica scheda Mosaic può essere visualizzato esclusivamente sulla scheda Vantage SIP a cui è collegata la scheda Mosaic.
Restrizioni:
Configurazione massima :
- 8 schede Vantage SIP = 32 monitor (utilizzando l'MBM-H4)
- 16 schede Mosaic = 144 finestre di overlay video.
Moduli di buffer per Mosaic
Se avete la necessità di connettere più di 4 schede Vantage SIP alla scheda Mosaic potete aumentare il numero di schede Vantage SIP collegabili da 6 a 8 utilizzando rispettivamente i moduli Mosaic Buffer Module (MBM) M2H4 o M4H4.
I moduli MBM-H2 e MBM-H4 utilizzano delle piccole schede (PCB) che vanno collegate ai connettri J3, J7 e J8 sulla Vantage SIP permettendo di connettere 6 o 8 schede Vantage SIP alle schede Mosaic.
|
