SISTEMA VANTAGE PRO

Laddove servono diverse visualizzazioni (da 4 fino a 16 monitor / Videoproiettori) VGA / DVI (da 1024x768 fino a 2048x1536) da computer con sovrimpressione di video analogico proveniente da varie sorgenti PAL video.

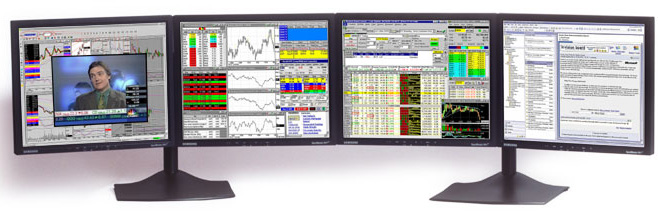

Il sistema Vantage PRO base prevede l'utilizzo di una scheda Vantage con 4 uscite VGA / DVI (da 1024x768 fino a 2048x1536) e permette di gestire fino a 4 monitor con un overlay video su ciascun display o un overlay allargato su tutti monitor collegati sia in modalità 4x1 che in modalità 2x2.

Digivision ha presentato il sistema VANTAGE SIP HQ + VISION RGB PROX
presso lo stand HANTAREX a ISE 2008 di Amsterdam

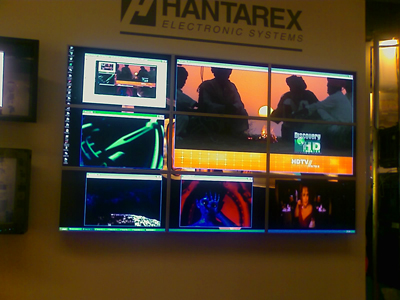

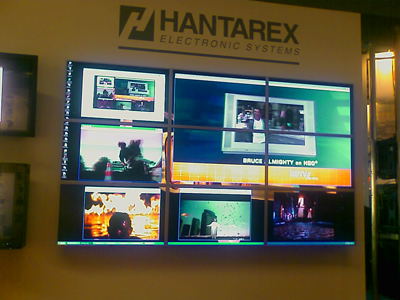

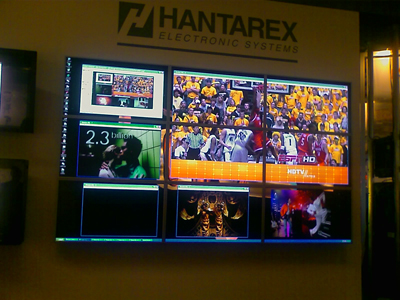

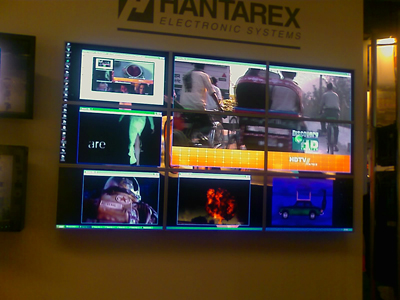

Qu sopra le foto del sistema VANTAGE SIP HQ + VISION RGB PROX presso lo stand HANTAREX a ISE 2008

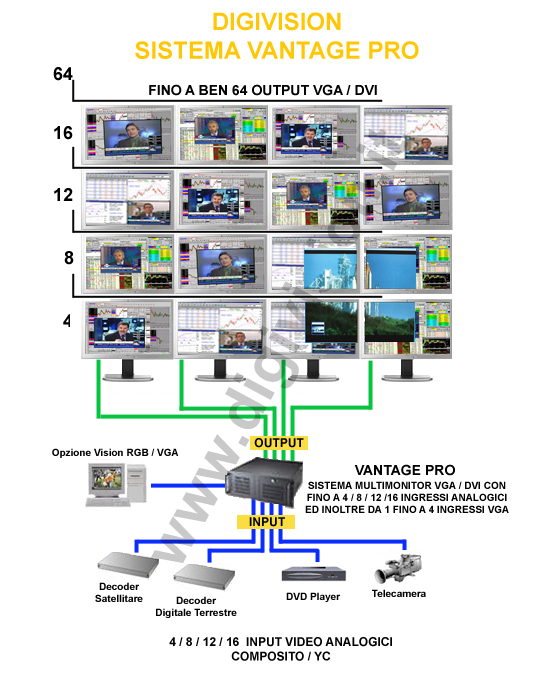

Il sistema Vantage Pro prevede l'utilizzo da 1 fino a 4 schede Vantage con 4 / 8 / 12 / 16 uscite VGA /DVI e 4 / 8 / 12 / 16 ingressi video analogici ed inoltre con l'opzione Vision RGB si possono avere in overlay anche segnali provenienti da PC (da 1 fino a un massimo di 8) con uscita VGA mantenendone la risoluzione originale. Nella sua massima configurazione si può espandere da un minimo di 2 monitor in alta risoluzione della configurazione base fino ad un masimo di 16 monitor con overlay.

Sistemi DGV VANTAGE collegati a Videoproiettori

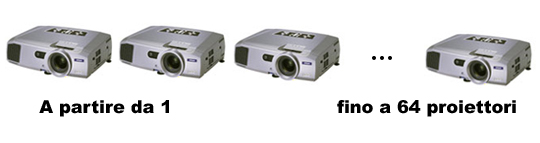

Ai sistemi DGV VANTAGE SIP PAL si possono collegare anche videoproiettori con ingresso DVI / VGA con la possibilità di impostare perfettamente la risoluzione d'uscita, l'offset e il numero di pixel per riga per ottenere un perfetto allineamento dell'immagine / video anche per l'uso di molti proiettori (da 1 fino a 64).

Edge Blending / sormonto sfumato per videoproiettori
Digivision dispone delle unità TvOne c2-1250 che permettono la gestione
dell'Edge blendings con qualsiasi segnale DVI / VGA / Component.

Fai click qui per aprire il file PDF con la descrizione di come gestire l'Edge Blending.

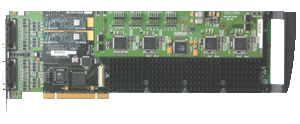

Vantage4-PRO

La Vantage4-PRO Video Overlay permette di avere una finestra di overlay per ogni display. L'overlay può essere posizionato e ridimensionato ovunque sul desktop tra i differenti display che lo compongono . Unica restrizione è che non si possono avere più di 1 singolo overlay per dispaly. La Vantage PRO può essere utilizzata in combinata con il modulo (VIM) Video Input Module per importare sorgenti video esterne. Più moduli di input VIM possono essere utilizzati contemporaneamente per avere fino a 128 ingressi. Ciascuna finestra di overlay può selezionare uno qualsiasi degli ingressi VIM per la visualizzazione in uno degli overlay disponibili.

La Vantage4 PRO ha tutte le stesse caratteristiche della Vantage4 e inoltre:

4 video overlays in alta qualità, ciascuno a 720 x 560 (Un overlay per canale)
4 decoder PAL/NTSC/SECAM o S-video
4 video overlay de-interlacciati di alta qualità con triplo buffering
Video matrix switch 16 x 8 integrato che supporta 16 input in composito o 8 input in S-video

Specifiche Vantage4-PRO:

Formato della Scheda	32bit 66Mhz PCI adapter
Dimensioni della Scheda	105mm x 310mm Full size
Numero di canali in uscita	4
Risoluzione analogica massima per canale	2048 x 1536 x 60Hz
Risoluzione massima DVI per canale	1600 x 1200 x 60Hz or 2048 x 1536 x 35Hz
Numero massimo di finestre di overlay	Un output canale (4 finestre per ciascuna scheda)
Formati TV in uscita	NTSC. PAL, S-video, HDTV
Numero massimo di schede per sistema	Fino a 16 schede (64 Uscite video)
Numero massimo di ingressi video	128 composito o 64 S-video
Formati ingressi video	NTSC, PAL, SECAM, S-video
Risoluzione massima dell'overlay video	720 x 576 (De-interllaciato)
Frequenza di aggiornamento degli ingressi video	Real time 25/30 frames per sec (PAL/NTSC)
Massimo assorbimento a 3.3V	4.00A
Massimo assorbimento a +5V	3.30A
Massima potenza	29.70 Watts
Temperature operative	da 0 a 35 Deg C ambiente
Temperatura di stoccaggio	da -20 a +70 Deg C
Umidità relativa	da 5% a 90% non-condensante

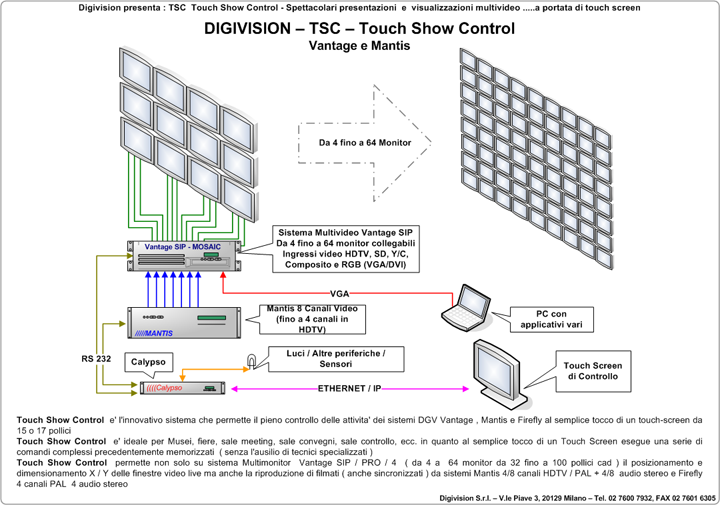

Digivision presenta : TSC Touch Show Control
Spettacolari presentazioni e visualizzazioni multivideo .....a portata di touch screen

Fare click sull'immagine per ingrandire e stampare (formato PDF)

Caratteristiche Software

Speciale driver multi schermo per Windows 2000 e Windows XP Professional. La funzione del driver è quella di rendere disponibile al sistema operativo Windows un singolo desktop di grandi dimensioni. Il driver multi schermo supporta un massimo di 64 monitor.

Wall Control

Il software Wall Control vi permette di configuraare il vostro display video wall, lanciare gli overlay video e creare differenti configurazioni per il video wall, è possibile salvare differenti layout e richiamarli secondo le necessità in un secondo momento.
Il Wall Control Software della Datapath vi permette di configurare il vostro video wall, lanciare gli overlay video, le finestre RGB (se utilizzato in combinata con il sistema Vision RGB) e controllare le porte di comunicazione della Vision Switch.
Il software wall control può essere utilizzato su un PC remoto connesso in rete.

Wall Control è un'applicazione windows che permette una facile impostazione e configurazione del vostro video wall.

Wall Control visualizza l'intero layout del video wall all'interno della finestra locale dell'applicazione. La posizione e la dimensione di ogni singola finestra presente sul video wallviene visualizzata nella finestra dell'applicazione. L'utente può muovere e ridimensionare in modo interattivo le finestre delle applicazioni. L'interfaccia utente può essere visualizzata su un PC connesso in rete oltre che sullo stesso video wall oppure anche a un monitor aggiuntivo connesso all'unità di controllo del video wall. il numero di operatori connessi in rete al video wall non è limitato in alcun modo dall'applicazione Wall Control.

Caratteristiche di "Wall Control":

Controllo degli Overlay Video, Mosaic, RGB e proprietà delle finestre .
Controllo delle schede VisionSwitch in modalità stand alone.
Controllo delle applicazioni standard di Windows.
Wall Control può essere utilizzato in remoto da qualsiasi PC tramite una connessione di rete.*
Screen ordering utility.
Mosaic configuration utility.
Save and re-call layout templates.*
Supporta i controller Crestron.

* Disponibile solo con la versione PRO (Licenziata) di Wall Control.

Wall Control è disponibile in tre versioni:

Wall Control - Free Version.
Wall Control-PRO-SK - Licensed versione con key code software.
Wall Control-PRO-HK - Licensed versione con USB key (Dongle) hardware.

Input Video Opzionali per la scheda Vantage4-PRO

VIM16	Il modulo VIM 16 offre 16 aggiunge analogici a ogni set di schede Vantage4 PRO a cui è connesso. Il modulo VIM 16 si può connettere a fino 2 set di schede fino ad un massimo di 16 schede Vantage4 PRO per ciascun sistema. Ciascun overlay video disponibile può visualizzare uno qualsiasi degli input video selezionandolo dai 16 disponibili.
VisionSwitch32-H	Per sistemi che necessitano di più di 16 ingressi si può utilizzareun singolo o più schede VisionSwitch32-Hper incrementare il numero di ingressi a 32, 64, 96 o 128 (1, 2, 3 o 4 schede VisionSwitch32-H). La scheda VisionSwitch32-H è fornita con due cavi BNC16 o il pannello opzionale PANEL-16A.
