VGA Video Splitter/Extender via CAT5
Pilota fino a 16 monitors remoti da un computer
Conosciuto anche come: VGA video splitter, video extender, video port expander, cat5 vga splitter, monitor splitter, vga video splitter,
cat5 cable video splitter, extend multiple monitors, audio video splitter, video over cat 5 wiring, share video, split vga video.

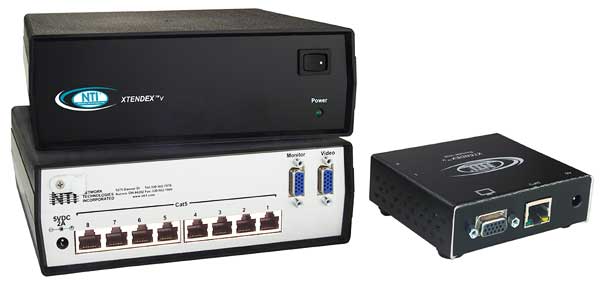

XTENDEX™ VOPEX-C5V-8 Locale (Fronte & Retro) e Unità Remota ST-C5V-R-600 |
|
Distribuite in real time informazioni aggiornate a più monitors remoti utilizzando lo Splitter/Extender Video XTENDEX™ CAT5 VGA. Questo distributore video VGA ad alta risoluzione (video port expander) pilota video da un computer a 4, 8, o 16 schermi di monitor remoti fino a una distanza di 183 metri tramite un cavo economico CAT5 UTP. Questa è la soluzione ideale per ogni applicazione che richiede la flessibilità di distribuire le informazioni in diverse locazioni.
La funzionalità opzionale audio, esalta le vostre presentazioni utilizzando altoparlanti auto-alimentati.

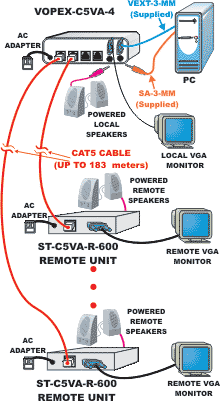

Il sistema XTENDEX VGA Video Splitter/Extender ha due componenti: l'unità broadcast VOPEX-C5Vx VGA, che si collega al computer e fornisce inoltre una connessione per un monitor locale, e una unità remota XTENDEX ST-C5V-R-600 per ogni monitor remoto. Le unità sono interconnesse tramite un cavo CAT5. |
- Broadcast VGA video o audio/video in real-time in diverse locazioni di visualizzazione.
- Il segnale audio può essere distribuito ad altoparlanti auto-alimentati dall'unità locale e da ogni unità remota.
- Massima risoluzione video a 183 metri: 1024x768; risoluzioni maggiori (1920x1440) sono supportate a distanze minori.
|
- Facilmente espandibile. Aggiungete unità remote per ogni monitor aggiuntivo.
- Compatibile con tutti gli switches a splitter NTI A/V, offre la possibilità di collegare più prodotti per creare un sistema che soddisfa tutte le vostre esigenze.
- Un cavo CAT5 economico rimpiazza gli ingombrani cavi video.
- Una soluzione esclusivamente hardware - nessun conflitto software.
|
Il Video Splitter VGA XTENDEX™ CAT5 VGA è la soluzione ideale per un ampia gamma di applicazioni multimonitor. Alcuni esempi: |
- Fornire aggiornamenti in real-time di arrivi/partenze ai passeggeri di aeroporti, stazioni ferroviarie e di autobus.
- Fornisce dati e quotazioni delle azioni in Borsa o nelle banche.
- Distribuisce intrattenimenti o notizie nei negozi, ristoranti, treni e aeroplani.
- Distribuisce i testi delle canzoni ai fedeli nelle chiese o ai cantanti nei clubs di karaoke.
|
- Pubblicizza prodotti nei grandi magazzini, centri commerciali e negozi.
- Una alternativa ai costosi proiettori in una classe scolastica. Inviare la schermata dell'insegnate a tutti i monitor remoti.
- Distribuire una presentazione ai monitor personali dei colleghi in una conference room, una sala consiglio, nello stand di una mostra.
|
|
Unità Locale
Video Input
- Supporta PC, SUN e MAC.
- Connettore Femmina 15-pin HD.
- Gamma Frequenze in Ingresso:
- Orizontale: da 15 kHz a 130 kHz.
- Verticale: da 30 Hz a 150 Hz
- Supporta Separate e Composite TTL level sync e Sync on Green.
- Impedenza d'Igresso: 75 Ohms.
- Massimo livello d'Ingresso per il video: 1.45Vp-p.
- Video è DC coupled.
Video Output
- Connettore Femmina 15-pin HD per monitor locale.
- Compatibile con SVGA, XGA, e VGA.
- Risoluzione video 1920x1440.
- Inpendenza in Uscita: 75 Ohms.
- Livello massimo di uscita per il video: 1.45Vp-p
Audio Opzionale
- L'audio Stereo audio può essere ascoltato sia localmente che in remoto.
- Stereo Audio jacks femmina da 3.5mm.
- Risposta in frequenza: da 20 Hz a 20 kHz, +/- 1 dB.
- Signal-to-Noise Ratio (SNR): 76 dBA.
- Total Harmonic Distortion and Noise (THD+N): 0.017%
- Stereo Crosstalk: -70 dB.
- Impedenza d'Ingresso: 10k Ohms.
- Line level output; supporta altoparlanti multimedia.
- Massimo livello di I/U per l'audio: 3.1 Vp-p.
Alimentazione
- 110 or 220 VAC at 50 or 60 Hz via AC adapter.
|
Unità Remota
Video Output
- Risoluzione di 1024x768 nitida e chiara a 183 metri; risoluzioni maggiori supportate a distanze inferiori.
- Quando si utilizza un cavo CAT6 si può avere un degrado della qualità, in base alla qualità del cavo.
- Connettore Femmina 15-pin HD.
- Impedenza d'Uscita: 75 Ohms.
- Massimo livello di Uscita per il video: 1.45Vp-p.
- Jack stereo audio Opzionale da 3.5mm .
- La qualità video è regolata automaticamente in base alla distanza fino a 183 metri di cavo CAT5 con con il video/audio splitter extender.
- La qualità video è regolata manualmente sull'unità Remota con lo splitter/extender solo-video.
Audio Opzionale
- Stereo Audio jacks femmina da 3.5mm.
- Risposta in frequenza: da 20 Hz a 20 kHz, +/- 1 dB.
- Signal-to-Noise Ratio (SNR): 76 dBA.
- Total Harmonic Distortion and Noise (THD+N): 0.017%.
- Stereo crosstalk: -70 dB.
- Line level output; supporta altoparlanti multimedia.
- Massimo livello di I/U per l'audio: 3.1 Vp-p.
Alimentazione
- 110 or 220 VAC at 50 or 60 Hz via AC adapter.
Attenzione!
- Non collegare MAI il VOPEX-C5V-x o ST-C5Vx-R-600 a una scheda Ethernet, a un router Ethernet, hub o switch o altro connettore other Ethernet RJ45 di un collegamento Ethernet. Le unità collegate a una unità Ethernet possono danneggiarsi.
|
 |
| Distanze e Risoluzioni per Cavi CAT5/CAT5e e CAT6 |
| Cavo |
Distanza
(metri) |
Risoluzione |
CAT5/
CAT5e |
183 |
1024x768 a 60Hz |
| 122 |
1280x1024 a 60Hz |
| 91 |
1600x1200 a 60Hz |
| 30 |
1920x1440 a 60Hz |
| CAT6 |
91 |
1024x768 a 60Hz |
| 61 |
1280x1024 a 60Hz |
| 30 |
1920x1440 a 60Hz |
| DIMENSIONI CAT 5 VGA VIDEO SPLITTER / EXTENDER |
| Caratteristiche supportate |
Locale/
Remoto |
Codice prodotto |
# di Porte |
Dimensioni LxPxA(mm) |
Download del Manuale PDF |
| VGA Video |
Locale |
VOPEX-C5V-4 |
4 |
203x158x63 |
 |
| VGA Video |
Locale |
VOPEX-C5V-8 |
8 |
203x158x63 |
| VGA Video |
Locale |
VOPEX-C5V-16 |
16 |
203x158x63 |
| Video + Audio |
Locale |
VOPEX-C5VA-4 |
4 |
203x158x63 |
| Video + Audio |
Locale |
VOPEX-C5VA-8 |
8 |
203x158x63 |
| Video + Audio |
Locale |
VOPEX-C5VA-16 |
16 |
203x158x63 |
| VGA Video |
Remoto |
ST-C5V-600 |
NA |
88x78x30 |
| Video + Audio |
Remoto |
ST-C5VA-600 |
NA |
88x78x30 |
|
